Jak geometria ramki, poziomica i skala wpływają na dokładność kwadrantu

Użyteczność przyrządów pomiarowych w warunkach polowych zależy nie tylko od wyraźnej podziałki, ale przede wszystkim od precyzyjnego zgrania geometrii ramki, działania poziomicy oraz sposobu odczytu kąta. Wymagające środowisko pracy artylerii sprawia, że nawet najmniejsze błędy wynikające z niedoskonałości konstrukcyjnych znacząco wpływają na celność prowadzonego ognia. Zastosowanie odpowiednich narzędzi ułatwia obsłudze szybkie i powtarzalne wprowadzanie nastaw elewacji lufy. Środowisko operacyjne naraża sprzęt na silne wstrząsy, zabrudzenia i skrajne różnice temperatur, co potęguje znaczenie solidnego wykonania detali. Wiedza o tym, jak poszczególne podzespoły współpracują ze sobą podczas przenoszenia wartości kątowej, ułatwia wczesne wykrycie ewentualnych usterek. Dokładny odczyt wymaga pełnej spójności między płaszczyzną odniesienia a wskazaniami głównej ampułki.

Budowa mechaniczna i zasady przenoszenia kąta nastawu

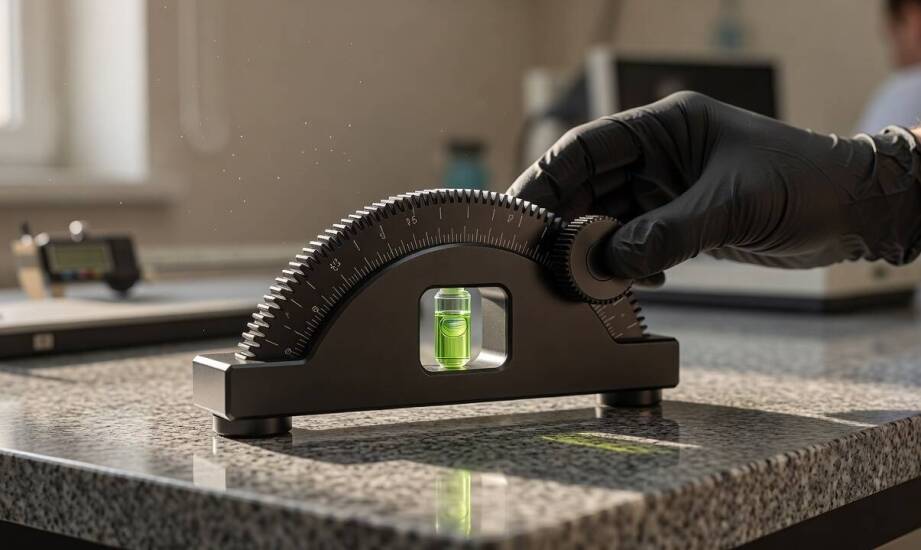

Klasyczny kwadrant artyleryjski składa się z solidnej ramki w kształcie nieregularnego pięciokąta, która kryje wewnątrz precyzyjny łuk nazębiony oraz ruchomy suwak wyposażony w główną poziomicę. Podstawa przyrządu posiada specjalnie wyprofilowane stopki, które umożliwiają stabilne ustawienie całości na płaszczyznach odniesienia, takich jak klin zamka lub przygotowana obsada lufy. Urządzenie dysponuje najczęściej dwiema powierzchniami przyłożenia. Jedna z nich służy do pomiarów niższych kątów, a druga pozwala na pracę w wyższych rejestrach po fizycznym obróceniu obudowy. Dodatkowa mała ampułka wmontowana w korpus pomaga kontrolować ustawienie poprzeczne, co chroni obsługę przed błędami wynikającymi z bocznego przechyłu działa. Użytkownik najpierw ustala żądany kąt na głównej podziałce, blokując suwak na odpowiednim zębie łuku, a następnie koryguje wartość bębnem mikrometrycznym. Po zablokowaniu mechanizmu sprzęt trafia na lufę, a celowniczy zmienia jej podniesienie aż do momentu centralnego zgrania bańki.

Właściwości fizyczne samej obudowy odgrywają w tym procesie decydującą rolę. Płaskość stopek wymusza stabilność oparcia na metalowej powierzchni, całkowicie eliminując ryzyko przypadkowego kołysania się urządzenia. Sztywność ramki skutecznie zapobiega deformacjom wywoływanym przez naprężenia termiczne lub nacisk dłoni operatora podczas rutynowej pracy. Spasowanie elementów mechanicznych minimalizuje luzy pomiędzy przesuwnym suwakiem a łukiem zębatym. Każde, nawet mikroskopijne odchylenie od normy metrologicznej w obróbce tych detali przekłada się na błąd przeniesienia nastawy na rzeczywisty kąt elewacji.

Skala w milsach NATO i standardy precyzyjnej obróbki

Większość współczesnych przyrządów wykorzystuje podziałkę wyskalowaną w milsach NATO, w której pełny okrąg dzieli się na dokładnie 6400 jednostek. Standardowy zakres pomiarowy suwaka obejmuje wartości od 0 do 1600 mils, co odpowiada klasycznym przedziałom kątowym 0°–45° oraz 45°–90°. Taki system zapisu znacznie ułatwia pracę działonowego podczas prowadzenia ognia pośredniego, zastępując operacje na stopniach i minutach. Jedna jednostka w tym systemie odpowiada w przybliżeniu jednemu metrowi odchylenia liniowego na dystansie tysiąca metrów od stanowiska. Dzięki tej zależności dowódca obsługi sprawnie oblicza poprawki w pamięci. Omija w ten sposób konieczność stosowania zawiłych wzorów trygonometrycznych w wysoce stresujących warunkach bojowych.

Wyposażenie militarne musi zachować bezwzględną powtarzalność pomiarów. Ostre wymagania norm obronnych zmuszają producentów do stosowania specjalistycznych stopów metali oraz technologii wytwarzania, które eliminują słabe punkty w strukturze mechanicznej. Właśnie dlatego produkcja elementów pomiarowych wymaga zaawansowanych technik obróbki skrawaniem. Firma CFT Precyzja wykorzystuje nowoczesne metody frezowania i toczenia, aby zagwarantować idealną geometrię wszystkich komponentów systemu pomiarowego. Skrupulatna kontrola jakości na każdym etapie powstawania ramki oraz mechanizmu nastawczego pozwala uzyskać wyroby spełniające surowe kryteria odbioru wojskowego. Odpowiednie szlifowanie płaszczyzn przyłożenia zapewnia z kolei całkowitą zgodność z wytycznymi tolerancji wymiarowych.

Procedury weryfikacji i fundament niezawodności odczytów

Zanim sprzęt pomiarowy trafi na docelowe stanowisko ogniowe, wyznaczony żołnierz przeprowadza szereg rygorystycznych czynności kontrolnych. Podstawowa weryfikacja stanu technicznego obejmuje ocenę płynności ruchu bańki w szklanej ampułce oraz wizualną inspekcję powierzchni stopek pod kątem głębokich zarysowań czy zużycia twardego materiału. Kolejnym etapem procedury jest sprawdzenie zera na skali. Działanie to pozwala upewnić się, że po ustawieniu wartości zerowej i umieszczeniu przyrządu na idealnie poziomej płaszczyźnie, poziomica wskaże absolutny środek. Okresowa kalibracja w warunkach warsztatowych polega natomiast na porównaniu wskazań z certyfikowanym wzorcem kątowym. Przestrzeganie tych procedur utrzymuje dokładność urządzenia na poziomie ułamków milsa, co bezpośrednio rzutuje na przewidywalność trajektorii pocisku.

Narzędzie celownicze pozostaje użyteczne wyłącznie w sytuacji, gdy stabilna obudowa, wyraźna podziałka oraz regularne inspekcje techniczne tworzą w pełni zintegrowany proces przygotowania strzału. Nawet najdroższa optyka czy nowoczesny system kierowania ogniem nie potrafią skompensować błędów wynikających z krzywej podstawy lub blokującego się suwaka. Solidne rzemiosło w zakresie precyzyjnej obróbki metalu bezpośrednio przekłada się na bezpieczeństwo obsługi i pomyślność realizowanych zadań ogniowych. Zgranie wszystkich opisanych właściwości mechanicznych daje operatorowi całkowitą pewność, że wprowadzona na bębnie nastawa rzetelnie odzwierciedla rzeczywiste podniesienie lufy.
